汽車電子瞬態浪涌抑制器TVS管如何選型？

點擊數：4302021-04-06 10:14:46　來源: 惠州市力天電子有限公司-電子元器件加工生產服務商

涉及汽車電子EMC的工程師都清楚，ISO 10605 和 ISO 7637-2是汽車電子里面電氣抗擾度遇到的最重要的標準體系，下面主要介紹針對以上標準測試，該如何選用保護TVS器件來保護電路。

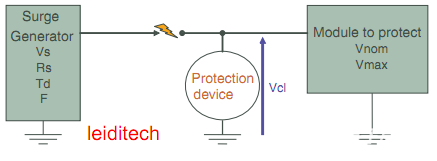

在電路中經常會有瞬態電壓或靜電ESD發生，如何做到精確的保護電路，需要考慮很多參數：

一、Vnom就是電路正常工作電壓

二、Vmax就是電路最大承受電壓

電路浪涌的類型：

如果浪涌波形是指數型/冪數型，則關心的指標比較多

Vs最大浪涌電壓

Tp浪涌持續時間和水平

Rs模擬浪涌抑制器的內部電阻

波形循環的數量（1/f）

如果浪涌是直流波形，需要關注

Vdc直流浪涌電壓

Tp 浪涌的持續時間

Rs模擬浪涌抑制器的內部電阻

三、考慮環境溫度

四、考慮準備選用保護器件的封裝大小

五、如果被保護的是數字信號電路還要考慮如下幾點：

1. 信號電壓的頻率

2．浪涌信號的波形上升和下降的時間

3．電路允許的最大電容大小。
